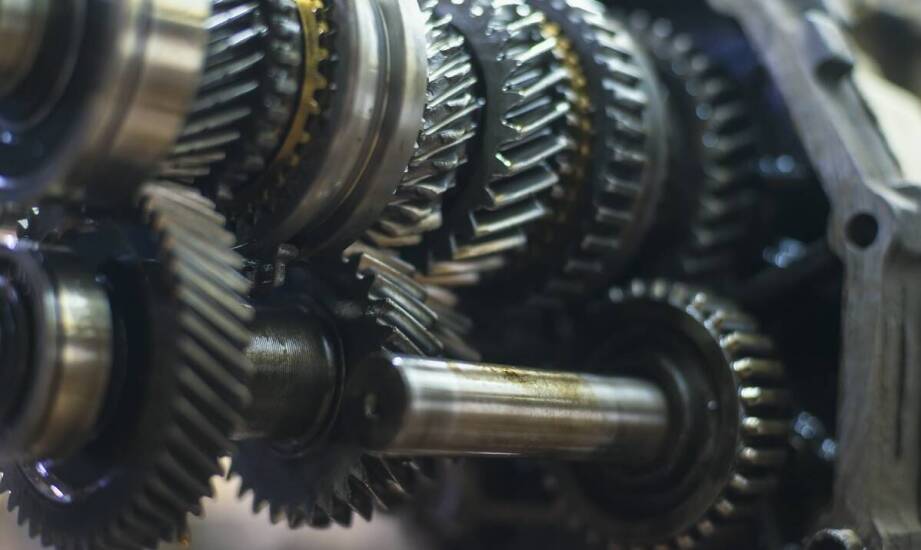

Przekładnie kątowe – zastosowanie, budowa i zalety w różnych branżach

Przekładnie kątowe pozwalają zmienić kierunek przenoszenia momentu obrotowego o 90°, dzięki czemu projektanci mogą umieszczać napędy w ciasnych przestrzeniach i prowadzić wały nie współosiowo. To klucz do kompaktowych, wydajnych i trwałych układów napędowych w automatyce, robotyce, motoryzacji, energetyce, rolnictwie oraz systemach transportowych. Poniżej znajdziesz praktyczne przykłady zastosowań, przegląd budowy i najważniejsze zalety, które decydują o wyborze przekładni kątowej w nowoczesnych maszynach.

Przeczytaj również: Lico kasetonu

Gdzie sprawdzają się przekładnie kątowe w praktyce

W automatyce przemysłowej przekładnie kątowe umożliwiają precyzyjne sterowanie ruchem osi pomocniczych, stolików obrotowych i manipulatorów. Zmiana kierunku o 90° upraszcza projekt konstrukcji maszyn, gdy nie ma miejsca na klasyczne połączenie współosiowe.

Przeczytaj również: Bransoletka SMART dla osób aktywnych

W robotyce liczy się powtarzalność i sztywność. Układy z przekładniami stożkowymi lub hipoidalnymi zapewniają dokładne pozycjonowanie ramion, przy zachowaniu kompaktowych gabarytów i wysokiej gęstości mocy, co bezpośrednio przekłada się na szybkość cyklu i mniejsze zużycie energii.

Przeczytaj również: Gadżety dla kobiet w ciąży i młodych mam

W motoryzacji przekładnie kątowe występują w skrzyniach biegów i mechanizmach różnicowych, gdzie przenoszą duże momenty i muszą pracować cicho. Hipoidalne zazębienie zwiększa zdolność przenoszenia obciążenia przy niskim poziomie drgań.

W przemyśle maszynowym to elementy napędów pras, pakowarek i obrabiarek CNC. Wysoka wytrzymałość i stabilność pracy pozwalają utrzymać parametry jakościowe obróbki oraz ciągłość produkcji.

W energetyce i rolnictwie przekładnie kątowe optymalizują skomplikowane układy mechaniczne – od napędów nastaw łopatek w wentylatorach i turbinach, po przekazywanie napędu w maszynach polowych, gdzie liczy się niezawodność w warunkach zapylenia i zmiennego obciążenia.

W systemach transportowych zmiana kierunku przenośników taśmowych i rolkowych bez rozbudowy konstrukcji ramy ogranicza koszty i oszczędza miejsce na hali, a wał drążony ułatwia integrację z rolkami napędowymi.

Budowa i typy przekładni kątowych – jak dobrać rozwiązanie do aplikacji

Przekładnie stożkowe oferują wysoką sprawność i sztywność skrętnią. Sprawdzają się w układach o dużej dynamice i wymaganej precyzji, np. w CNC, automatyce montażowej czy robotyce współpracującej.

Przekładnie hipoidalne przenoszą bardzo duże momenty obrotowe i pracują płynnie. Dzięki przesunięciu osi kół umożliwiają bardziej kompaktowe obudowy i redukcję hałasu – idealne do napędów o wysokiej gęstości mocy oraz mobilnych platform przemysłowych.

Przekładnie ślimakowe kątowe wyróżnia wysoka redukcja przełożeń w jednym stopniu i naturalna samohamowność (w określonych konfiguracjach), co jest korzystne w podnośnikach, stołach obrotowych czy napędach pozycjonujących. Należy jednak uwzględnić niższą sprawność i charakterystykę cieplną.

Przekładnie planetarne kątowe łączą zalety przekładni planetarnych (kompakt, wysoki moment na wyjściu, niska bezwładność) z kolankowym odchyleniem osi. Stosowane przy serwonapędach, gdy wymagane są szybkie cykle i precyzja pozycjonowania.

Elementy wspólne dla nowoczesnych konstrukcji obejmują hartowane i szlifowane koła zębate, łożyska stożkowe o wysokiej nośności, wały drążone ułatwiające montaż, oraz obudowy o zoptymalizowanej sztywności. Właściwy dobór obejmuje: moment nominalny i szczytowy, sprawność, luz kątowy, dopuszczalne obciążenia promieniowe/osiowe, warunki środowiskowe oraz sposób smarowania.

Najważniejsze zalety przekładni kątowych dla projektantów i utrzymania ruchu

Kompaktowość – możliwość zmiany kierunku o 90° pozwala zredukować długość układu, obniżyć masę konstrukcji i uprościć prowadzenie mediów. To realna oszczędność miejsca w szafach i na liniach produkcyjnych.

Wysoka gęstość mocy i wytrzymałość – wersje stożkowe i hipoidalne bezpiecznie przenoszą duże momenty przy niskim hałasie, co sprzyja stabilnej pracy 24/7 i ogranicza nieplanowane postoje.

Precyzja sterowania ruchem – niskie luzy i wysoka sztywność sprzyjają dokładnemu pozycjonowaniu, istotnemu w robotyce, automatyce pick-and-place i systemach wizyjnych.

Elastyczność montażu – wał drążony i różne układy kołnierzy umożliwiają szybkie przezbrojenia i prostą integrację z przenośnikami czy serwosilnikami.

Oszczędność eksploatacyjna – wyższa sprawność (zwłaszcza w stożkowych i hipoidalnych), szczelne układy smarowania oraz trwałe materiały ograniczają straty energii i częstotliwość serwisów.

Jak dobrać przekładnię kątową do branży i procesu

Automatyka/robotyka: priorytetem jest precyzja i dynamika – celuj w przekładnie stożkowe lub planetarne kątowe o niskim luzie, z kołnierzem do serwosilników. Zwróć uwagę na zgodność z normami flansz i wartości momentu szczytowego.

Motoryzacja i przemysł ciężki: liczy się trwałość i nośność – układy hipoidalne lub stożkowe o wzmocnionej obudowie i efektywnym chłodzeniu. Sprawdź dopuszczalne obciążenia łożysk i żywotność przy cyklu 24/7.

Systemy transportowe i intralogistyka: ważna jest kompaktowość i łatwy serwis – korzystne są przekładnie z wałem drążonym, możliwością montażu bezpośrednio na wale i opcją smarowania dożywotniego.

Energetyka i rolnictwo: potrzebna odporność na warunki środowiskowe – wybieraj wersje o podwyższonej szczelności, z odpowiednimi uszczelnieniami i smarami dopasowanymi do temperatur oraz zapylenia.

Przykładowe scenariusze zastosowań z praktyki

• Zmiana kierunku napędu w przenośniku rolkowym bez zwiększania długości linii – przekładnia stożkowa z wałem drążonym i kołnierzem IEC.
• Napęd obrotnicy w maszynie pakującej – planetarna kątowa o niskim luzie, sprzęgnięta z serwosilnikiem dla krótkich czasów narastania momentu.
• Mechanizm różnicowy w aplikacji mobilnej AGV – przekładnia hipoidalna dla cichej pracy i wysokiej gęstości mocy.
• Podnoszenie i pozycjonowanie stołu – przekładnia ślimakowa kątowa zapewniająca samohamowność i stabilne utrzymanie pozycji.

Na co zwrócić uwagę przy uruchomieniu i eksploatacji

Precyzyjne osiowanie i właściwy moment dokręcania połączeń zapobiegają wibracjom i nadmiernym obciążeniom łożysk. Dobierz smar lub olej do prędkości, obciążenia i temperatury pracy, a przy wysokich prędkościach rozważ chłodzenie. Monitoruj temperaturę obudowy i hałas – wzrost może oznaczać niewspółosiowość lub degradację smaru. W aplikacjach serwo kontroluj luz kątowy i sztywność połączeń, aby utrzymać jakość pozycjonowania.

Wsparcie doboru i dostępność rozwiązań

Jako dystrybutor napędów przemysłowych i systemów profili aluminiowych, wspieramy projektantów i działy utrzymania ruchu w kompletnym doborze napędu: od silnika i falownika, przez sprzęgła, po odpowiednią przekładnię kątową. Oferujemy doradztwo aplikacyjne, szybkie terminy oraz konfiguracje dostosowane do warunków procesu. Zobacz dostępne przekładnie kątowe i skorzystaj ze wsparcia technicznego przy pierwszym uruchomieniu.
